科學研究—提高非制冷紅外熱像儀測溫精度的方法

非制冷紅外熱像儀具有許多明顯的優(yōu)勢，例如非接觸式測量、無損壞、溫度范圍寬、測量結果圖像化、低功耗以及良好的便攜性。近幾年，紅外熱像儀已受到越來越多的關注，成為了最廣泛的紅外溫度測量儀器之一。但是，由于探測器溫度變化的嚴重影響，其測量精度可進行進一步提升。非制冷式紅外熱像儀溫度測量精度的提高對應用領域的發(fā)展具有重要意義。

為了提高非制冷紅外熱像儀的溫度測量精度，目前已經進行了大量研究。在本研究中，通過消除溫度測量結果上紅外熱像儀的內部輻射，收集標準黑體紅外數據，建立紅外圖像像素值—黑體溫度—環(huán)境溫度和熱像儀溫度變量之間的關系，可以進一步提高精度，進而準確測量被測物體表面的絕對溫度。

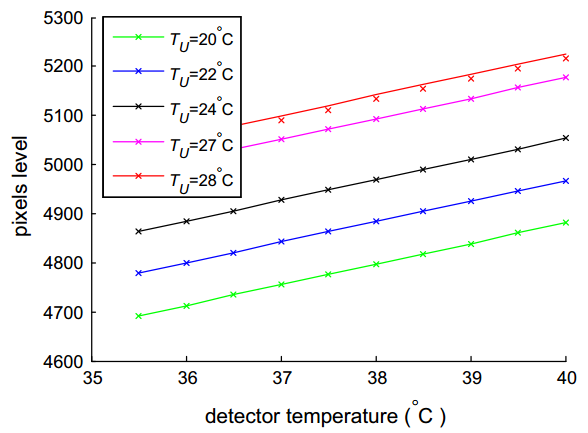

圖為不同溫度下像素值與檢測器溫度之間的關系。

具體為針對熱像儀內部輻射的影響，使用中低溫黑體爐進行實驗，提出了一種基于電壓補償的方法。首先，結合非制冷紅外熱像儀的原理，將被測物體的輻射轉換為電壓值，將電壓值轉換為灰度值，從而建立被測物體的輻射與灰度值之間的關系。其次，根據輻射量與灰度值之間的關系，建立了非制冷紅外熱像儀溫度測量模型。給出了計算物體真實表面溫度的公式。通過收集標準黑體的紅外圖像數據，可以在溫度測量公式中獲取系數（詳細理論可參考文章末尾的文獻）。最后，為驗證補償方法的正確性，進行黑體實驗。

根據實驗表明，非制冷紅外熱像儀測量溫度的最大誤差為1.1℃，平均誤差為0.61℃，最大相對誤差為4.0％。通過使用校正公式校正后顯示，非制冷紅外熱像儀測量溫度的最大誤差為0.4℃，平均誤差為0.27℃，最大相對誤差為2.0％。結果表明，校正后最大誤差和相對誤差大大減小，該方法有效，誤差控制在0.4℃以內，滿足精度要求。該研究為在精確溫度測量領域開發(fā)紅外熱像儀奠定了基礎。

參考資料：

Yu-cun Zhang, Yi-ming Chen, Cheng Luo. A method for improving temperature measurement precision on the uncooled infrared thermal imager. Measurement. 74:64-69, 2015.
