首先是環境條件，JJF1187中校準條件之環境的要求，環境溫度應為（23±5）℃，溫濕度應不大于85％RH（無結露），且校準環境應無強環境熱輻射。由于在校準熱像儀中需要使用到黑體輻射源作為測量目標，保證檢測環境則是為了除目標表面以外，無影響黑體輻射源的其他背景溫度，造成溫度的反射、散射，黑體靶面不因?yàn)楦邼穸榷Y(jié)露，改變黑體表面發射率改變，空氣中不會因?yàn)檫^多的水汽衰減熱輻射的接收，造成溫度計量的不準確。其中被測物體表面發射率及大氣因素對熱像儀檢測的影響。其次，計量標準器，在實際運作工程中，通常會使用鉑電阻溫度計、輻射溫度計或者熱電偶來測量熱像儀黑體的溫度分布情況，其中熱電偶需要配置電測設備。

熱像儀黑體輻射源溫度的測量方式有兩種：一種是接觸溫度計；另一種是輻射溫度計。這個階段的標準器通常為接觸溫度計和精密輻射溫度計。另外檢測時需配備紅外熱像儀校準所需儀器支架，以避免操作人員在檢測過程中因人為因素造成的不可復現的溫度偏差。同時需要注意的是，如果標準器為輻射溫度計時，也應該配備相應的工作臺架，以保證計量的準確性。隨著計量儀器高速發展，在新修訂的輻射測溫法計量檢定規程JJG856《工作用輻射溫度計》（以下簡稱JJG856）中，對計量標準器提出了新的要求。JJG856是2015年發布，在2016年6月實施，并在2016年年底到2017年年初順利過渡并替換舊校準規范，其中對標準器及計量方法的要求更適宜當下的標準器水平。

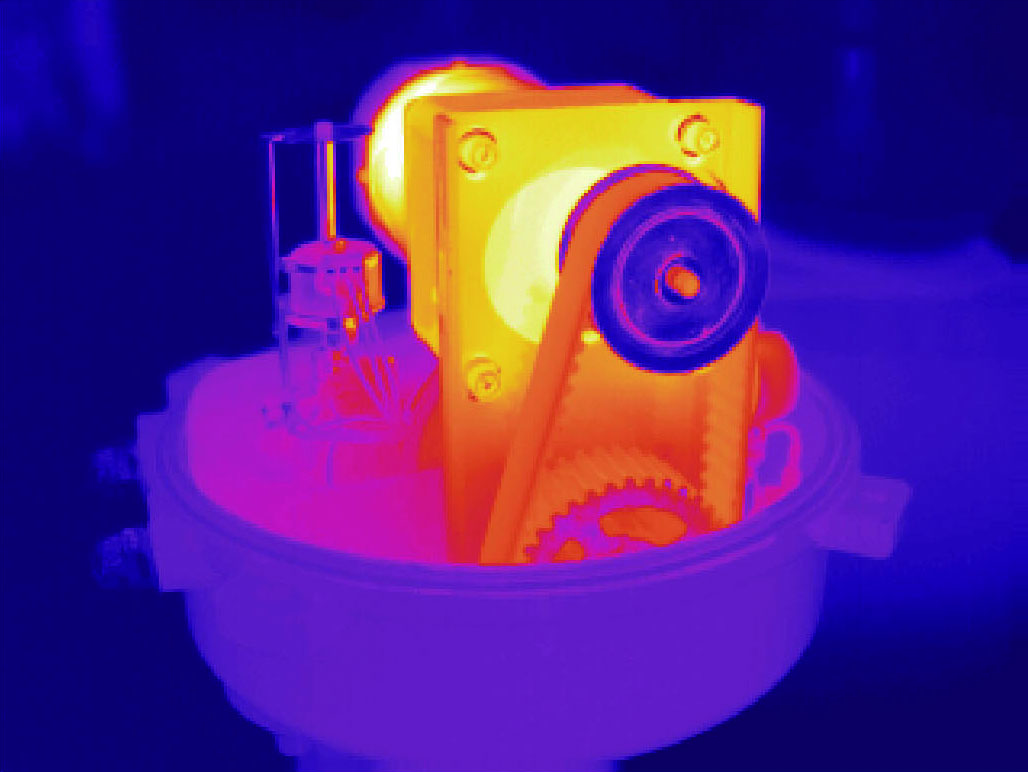

圖為紅外熱成像

紅外熱像測溫系統在顯示器上顯示的熱圖像，能夠反映被測物體表面的熱分布情況。紅外探測器接收到的紅外輻射和目標溫度之間的關系不是線性的，同時還受物體表面發射率、反射率、大氣衰減及物體所處環境的反射輻射等影響，熱圖像只給出了物體表面輻射溫度的定性描述，如果想要通過熱圖像獲得物體的絕對溫度，則必須要與基準物體熱像相比較來標定絕對溫度值。熱像儀校準有兩個原因，一是要把被測目標的輻射能量轉化為溫度，二是要補償熱像儀的內部輻射。應用最廣泛的校準方法是在固定的較短距離下使用熱像儀黑體，利用高精度的黑體爐作為標準，用紅外熱像儀測量其表面溫度，做出光電轉換器件輸出信號與黑體爐溫度的關系曲線。黑體發射的輻射能量與溫度之間的關系是非線性的，可以通過熱像儀光譜響應和普朗克輻射定律計算得到。為了建立輻射量和溫度之間的關系，對黑體進行不同溫度的設置對其進行測量，并將測量結果與黑體精確的溫度值進行擬合，就得到了校準曲線。具體的標定方法有兩種：查找表法和擬合曲線法。將在不同的精度及測量條件下得到的校準數據存在存儲器里。當進行溫度測量時，直接查找相應的修正曲線表，就可以得到溫度值。曲線擬合法是用最小二乘法將標定得到的數據進行擬合運算，得到灰度與溫度的擬合曲線。這種方法比較簡單易行，只要采集部分灰度值與溫度數據，即可實現擬合運算。但是測量精度略低，只適用于測量精度要求不高的場合。
